ZF800变电站综合在线监测系统

详细介绍

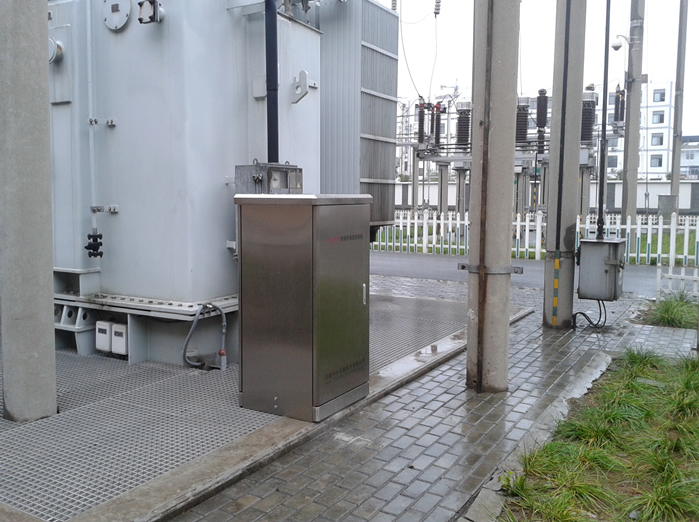

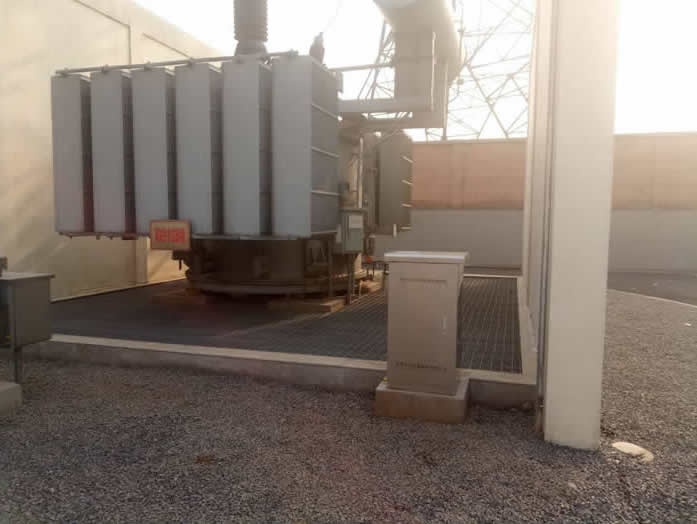

ZF800系统集成了变压器、GIS、容性设备等变电站高压设备的多项监测单元,实时的多通道采集各种运行数据,根据综合监测数据结果,诊断出高压设备的运行状态,实现对设备的综合数据分析与诊断。系统包含站端平台、地市端平台和省局端平台。

通过收集在线设备监测数据、巡视、例行及诊断试验、运行工况等全景化的信息,对设备的健康状况进行综合评价和分析,并根据评价结果进行状态诊断、风险评估,最终提出检修策略、制定设备维护、检修计划,为动态调整设备运行方式的必要性分析和状态检修工作提供技术支撑。

性能特点

支持DL/T860、IEC103、IEC104、Modbus和I2等多种协议传输,支持与其它系统平台集成。

各类数据实时传输,对变电站的运行状态进行在线实时分析、监控和运行管理。

内置大量故障诊断库,检测结果异常时自动对比,提高系统诊断的准确性和可信度。

支持Windows、Linux平台,同时支持SQL Server2005、Oracle、Mysql、DB2等大型数据库管理系统。

系统采用了SVG、3D实景、Silverlight等先进的技术,数据展示风格多样化。

可根据用户需求定制快速检索条件,也可设定条件对系统数据进行统计分析并生成统计报表。

通过站点监视图显示站点所有监测单元的实时数据、位置及运行状态和设备信息。

对数据查询结果具有打印、导出到Excel、Doc、PDF等功能。

可显示监测量某一段时间的趋势,也可在同一个趋势图中显示多个监测量的趋势。


技术参数:

变压器油中微水监测单元

测量范围

准确度

0800μL//L

±10%

铁芯接地在线监测单元

测量范围

测量误差

030A

±(标准读数×2%+1mA)

容性设备在线监测单元

测量范围

测量误差

泄漏电流

0.1~1000mA

±1%±10μA

电容量

50~50000pF

±(标准读数×1%+1pF)

介质损耗

0.001~0.3%

±(标准读数×1%+0.001)

避雷器在线监测单元

测量范围

测量误差

泄漏电流

0.1650mA

±1%±10μA

阻性电流

0.01650mA

±1%±10μA
