ZF800-32避雷器绝缘在线监测单元
详细介绍
    ZF800-32避雷器绝缘在线监测单元采用容性电流补偿技术,就地对获得的泄漏电流信号进行数字化处理,精确获得被测信号的工频基波相位信息,然后上传至监测IED,由监测IED计算出该避雷器的阻性电流和全电流。
   通过监测氧化锌避雷器的阻性电流、容性电流及阻性电流所占的比例,可较为灵敏地发现避雷器阀片劣化、受潮程度等缺陷。
   技术参数:
Ø泄露电流:测量范围:100μA~100mA;测量精度:±1%
Ø阻性电流:测量范围:10μA~50mA;   测量精度:±1%
    性能特点:
Ø系统采用分层分布式结构,易扩充性和兼容性强。
Ø传感器就地安装,就地进行数字化测量,彻底消除了环境电磁干扰和相间干扰所导致的模拟信号传输失真问题,提高了监测数据的准确度和可信度。
Ø能准确记录雷击时间和雷击次数。

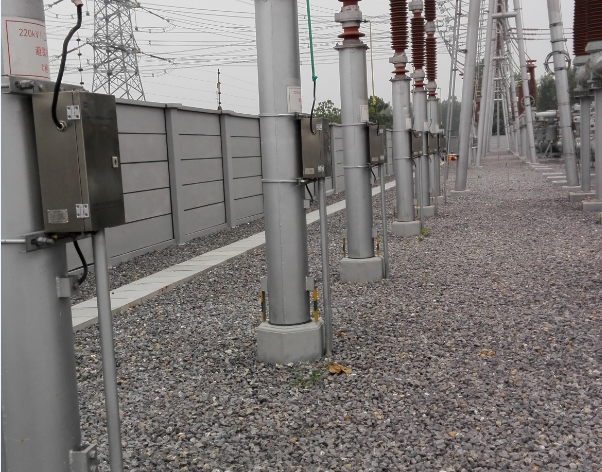

    现场安装照片:
